Tsubaki ahora ofrece ruedas dentadas con tambor y ensamblados de ejes con la misma calidad y soporte que usted espera de todos nuestros productos de transmisión de potencia y control de movimiento. Nuestras ruedas dentadas con tambor están disponibles en una gran variedad de estilos, múltiples hileras y opciones, que incluyen el tipo de placa A, de cara completa y ruedas de tracción; y están diseñadas para adaptarse a sus aplicaciones de transportadoras de arrastre. Tsubaki puede proporcionar ruedas dentadas con tambor configuradas para un montaje rápido, fácil y seguro, totalmente ensambladas con ejes y chumaceras de marca en las que puede confiar, lo que le permitirá ahorrar tiempo y dinero durante la instalación.
INDUSTRIAS Y APLICACIONES HABITUALES
- Industria forestal (aserraderos/fábricas de tableros de fibras orientadas [oriented strand board, OSB]/celulosa/otra)
- Transportadoras de arrastre en elevadoras de troncos: transporta troncos desde el “estanque de troncos” hasta la transportadora alimentadora de la descortezadora
- Transportadoras alimentadoras para descortezadora: transporta troncos de diversos tipos y longitudes a través de una descortezadora de aro
- Transportadoras de astillas/virutas/aserrín: se utilizan para transportar astillas (recortes de corteza), virutas o aserrín
- Transportadoras para camiones volquetes: se utilizan en las plantas de celulosa para transportar astillas y/o aserrín recolectados de camiones volquetes
- Reciclado de metales
- Transportadoras alimentadoras: se utilizan para transferir piezas grandes de chatarra metálica (como automóviles compactados) a las trituradoras ubicadas dentro de la planta
FULL FACE VS. A-PLATE PROFILES
- Los dos perfiles de dientes de ruedas dentadas con tambor más comunes son el estilo placa A y el estilo de superficie completa. Ambos están disponibles según el diseño de su aplicación y vienen preensamblados con eje y chumacera si se solicita.

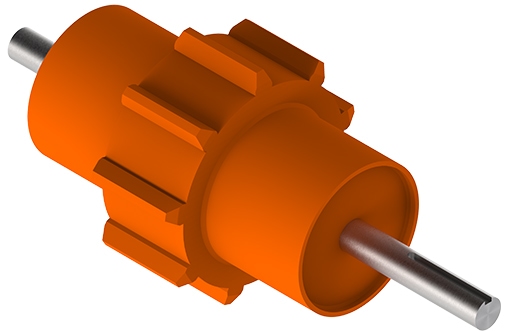

Full-Face Drum Sprocket
La mayor área de superficie genera una menor presión de contacto entre la rueda dentada y la cadena. La mayor capacidad de desgaste hace que la rueda dentada de superficie completa sea el estándar para la mayoría de las aplicaciones.
Ruedas dentadas con tambor estilo placa A
El estilo placa A puede aceptar una mayor desalineación y permitir el paso de material a granel.

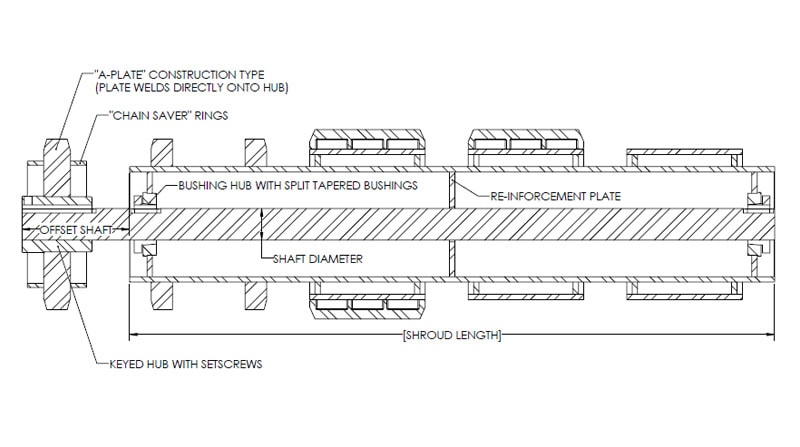

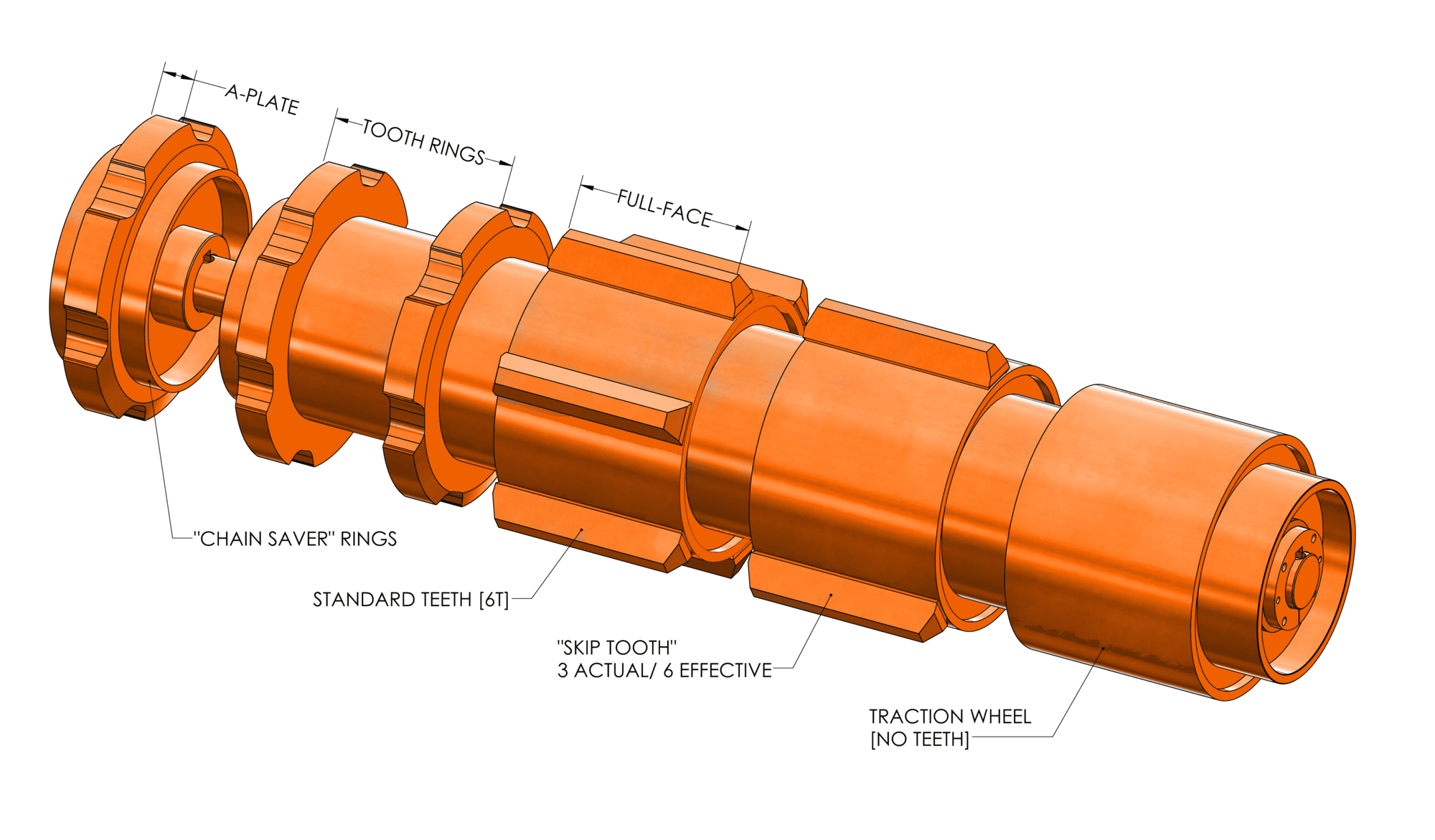

ESTILOS DESGLOSADOS
ESTILOS DE CUBOS
- Según el tamaño del eje, Tsubaki proporcionará cubos y bujes específicos como estándar tanto en las ruedas dentadas con tambor como en los ensamblados de ejes, para eliminar cualquier conjetura y que usted pueda tener la plena confianza de que está recibiendo la rueda dentada más precisa disponible. Tsubaki también ofrece diversos estilos de cubos: con diámetros interiores acabados, con bujes de acero o con trabas sin chavetas. Tsubaki los fabricará a medida.
HUB STYLES
| Type | Bore | Bushing |
|---|---|---|
| Single | 1-7/16” to 3-15/16” | S1 |
| 4” to 4-15/16” | U1 | |
| 5” to 5-15/16” | W1 | |
| Multi | 1-7/16” to 2-15/16” | XTB30 |
| 3” to 3-7/16” | XTB35 | |
| 3-1/2” to 3-15/16” | XTB40 | |
| 4” to 4-7/16” | XTB45 |

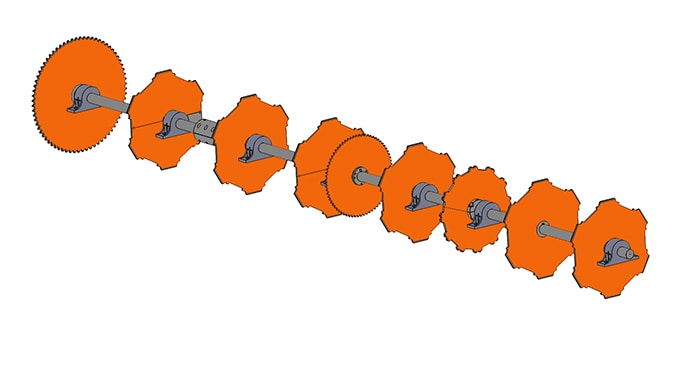

ENSAMBLADOS DE EJES
- Tsubaki ofrece ensamblados de ejes totalmente ensamblados con ruedas dentadas, cojinetes y acoples para ayudar a reducir el tiempo y los costos de instalación asociados al tiempo de inactividad.
ENSAMBLADO DE EJES
Reemplazar los componentes de calce por contracción puede ser costoso. Los ensamblados de ejes completos reducen los costos de instalación. Las ruedas dentadas divididas con perno reducen los costos de mantenimiento futuros.
MÉTODOS DE MONTAJE:
- Diámetro interior terminado – Calzado por deslizamiento y contraído por calor
- Bujes con ahusamiento dividido, Taper-Lock y QD
- Dividida con perno
- Ruedas dentadas libres (cojinete/uretano/bronce/otro)
- Bloqueo sin chaveta (p. ej., Power-Lock)
- Instalación de cojinete
