Ruedas dentadas

La fabricación de precisión en nuestras plantas con certificación ISO garantiza que todas las ruedas dentadas de U.S. Tsubaki resistan las especificaciones críticas de diseño y cumplan con los más altos estándares de calidad. Usted obtendrá una larga vida útil de servicio y un rendimiento confiable, giro tras giro, una y otra vez.

Haga clic aquí para conocer nuestras nuevas ruedas dentadas SMART TOOTH® con tecnología patentada de indicador de desgaste y cómo pueden funcionar para su aplicación.

INFORMACIÓN SOBRE RUEDAS DENTADAS

Una rueda dentada es una rueda mecánica giratoria con dientes que engranan con cadenas de rodillos o cadenas transportadoras para facilitar su movimiento en una variedad de aplicaciones y equipos. A medida que la rueda dentada gira en torno a un eje central, los dientes especialmente diseñados engranan en los espacios de la cadena para tirar de ella con un agarre seguro, independientemente de que se trate de entornos con suciedad o aceite. Aunque pueden parecer engranajes, las ruedas dentadas están diseñadas únicamente para trabajar con cadenas y no con otras ruedas dentadas o engranajes.

Tsubaki se especializa en componentes de accionamiento y transporte de alta calidad, piezas de transmisión de potencia y productos de diseño personalizados. La integridad y el rendimiento de su sistema de transmisión se basa en la compatibilidad de sus ruedas dentadas, y nuestro equipo puede ayudarlo a encontrar la solución perfecta.

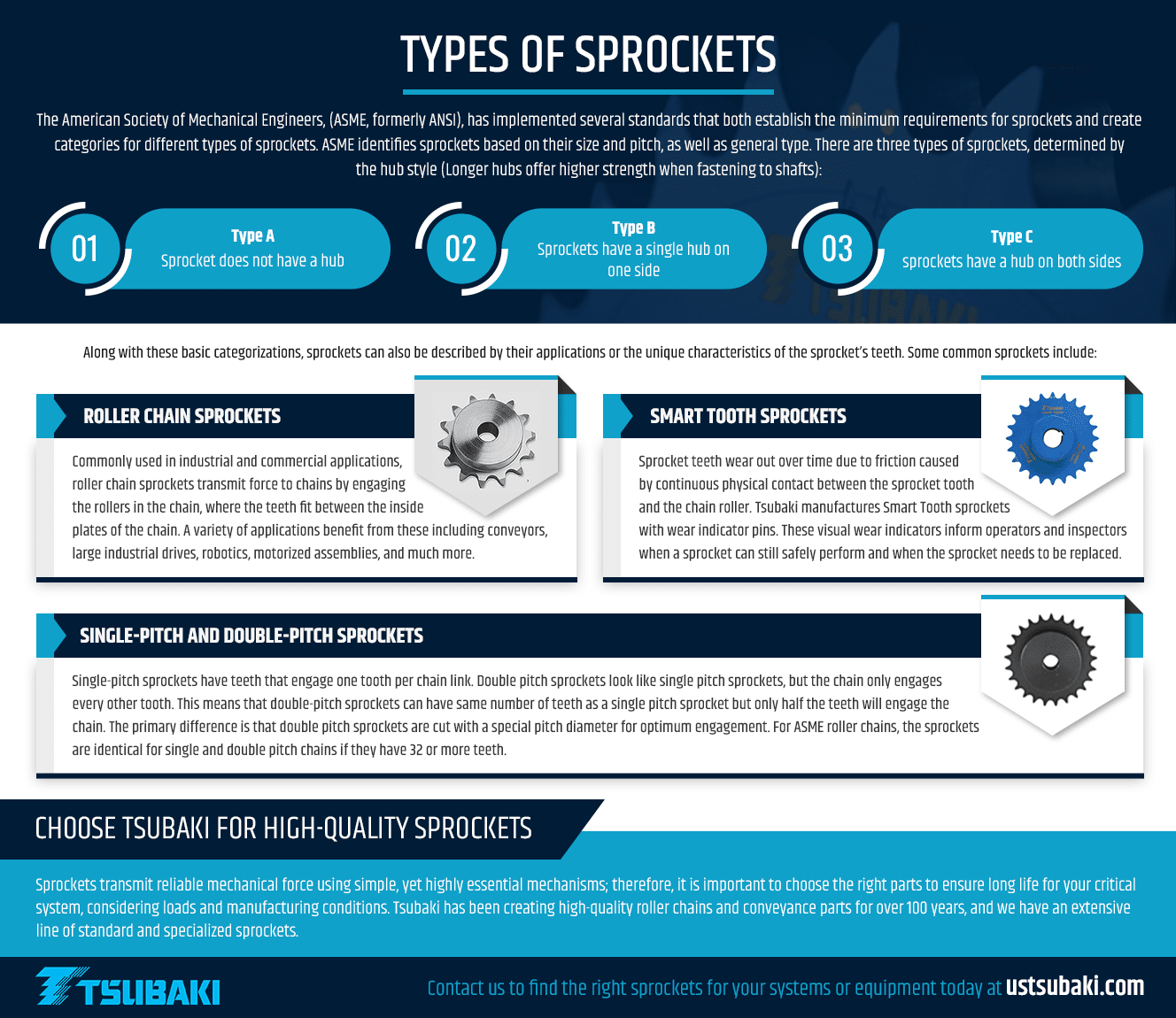

TIPOS DE RUEDAS DENTADAS

La Sociedad Estadounidense de Ingenieros Mecánicos (American Society of Mechanical Engineers, ASME; anteriormente ANSI), ha implementado varias normas para establecer los requisitos mínimos para las ruedas dentadas y crear categorías para diferentes tipos de ruedas dentadas. ASME identifica las ruedas dentadas por su tamaño y paso, y también por el tipo general. Existen tres tipos de ruedas dentadas, determinados por el estilo de cubo (los cubos más largos ofrecen una mayor resistencia cuando se fijan a los ejes):

1. La rueda dentada de tipo A no tiene cubo
2. Las ruedas dentadas de tipo B tienen un solo cubo en un lado
3. Las ruedas dentadas de tipo C tienen un cubo a ambos lados

Junto con estas categorizaciones básicas, las ruedas dentadas también pueden describirse por sus aplicaciones o por las características únicas de los dientes de la rueda. Algunas ruedas dentadas comunes son:

RUEDAS DENTADAS PARA CADENAS DE RODILLOS

Comúnmente usadas en aplicaciones industriales y comerciales, las ruedas dentadas para cadenas de rodillos transmiten fuerza a las cadenas al engranar los rodillos en la cadena, donde los dientes encajan entre las placas interiores de la cadena. El uso de estas ruedas dentadas es beneficioso para una gran variedad de aplicaciones, como transportadoras, accionadores industriales de gran tamaño, robótica, ensambles motorizados y muchas más.

RUEDAS DENTADAS DE UN PASO Y DE DOS PASOS

Los dientes de las ruedas dentadas de un paso engranan un diente por cada eslabón de la cadena.  Las ruedas dentadas de dos pasos son similares a las ruedas dentadas de un paso, pero la cadena solamente engrana cada dos dientes. Esto significa que las ruedas dentadas de dos pasos pueden tener la misma cantidad de dientes que una rueda dentada de un paso, pero solo la mitad de los dientes engranarán la cadena. La diferencia principal es que las ruedas dentadas de dos pasos están cortadas con un diámetro de paso especial para lograr un engranaje óptimo. En las cadenas de rodillos que cumplen con la norma ASME, las ruedas dentadas son idénticas para las cadenas de un paso y las de dos pasos si tienen 32 dientes o más.

RUEDAS DENTADAS SMART TOOTH

OFERTAS DE TSUBAKI

Junto con los cuatro tipos de ruedas dentadas arriba mencionadas: para cadena de rodillos, de un solo paso, de dos pasos y Smart Tooth, nuestro equipo se especializa en la fabricación de otras ruedas dentadas más conocidas, tales como:

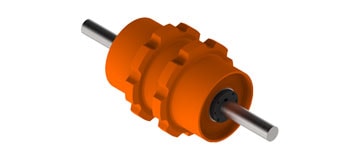

• Ruedas dentadas con tambor: Estas ruedas dentadas son generalmente más anchas para aumentar el contacto general con la superficie entre la rueda dentada y la cadena. Esto reduce la presión en ambas piezas y crea sistemas de mayor duración para equipos de transportadoras de arrastre reforzadas.

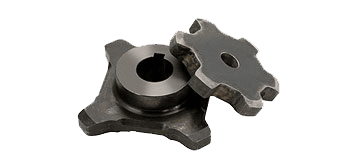

• Ruedas dentadas de acero divididas: Estas ruedas dentadas se dividen a la mitad para una instalación más fácil en sistemas de cadenas que son de difícil acceso, sin necesidad de extraer los ejes. Los operadores pueden ubicar cada mitad dentro de la cadena antes de unir las dos mitades con pernos. Esto permite el reemplazo de la rueda dentada sola sin desmontar el ensamblado completo, lo que les ahorra a los operadores la tarea de tener que aflojar o volver a colocar la cadena en su posición.
• Ruedas dentadas libres: Las ruedas dentadas libres ayudan a guiar las cadenas en una aplicación y a evitar que las cadenas largas queden demasiado holgadas.
• Ruedas dentadas con bujes de acero: Las ruedas dentadas con bujes de acero pueden simplificar el mantenimiento de los sistemas de cadenas al permitir el reemplazo de la parte de la rueda dentada desgastada únicamente, mientras que los bujes pueden volver a utilizarse. Los bujes también utilizan una superficie de acople ahusada ajustada que permite una mayor transmisión de torque en comparación con los ensamblados con chavetas más sencillos. La superficie de acople ajustada permite un mejor rendimiento en aplicaciones con muchas operaciones de arranque/parada o cargas de choque.

ELIJA TSUBAKI PARA RUEDAS DENTADAS DE ALTA CALIDAD

Las ruedas dentadas transmiten una fuerza mecánica confiable utilizando mecanismos sencillos, aunque sumamente esenciales; por lo tanto, es importante elegir las piezas correctas para garantizar una larga vida útil de su sistema crítico, teniendo en cuenta las cargas y las condiciones de fabricación. Tsubaki ha fabricado cadenas de rodillos de alta calidad y piezas para cadenas transportadoras durante más de 100 años, y contamos con una amplia línea de ruedas dentadas estándar y especializadas. Comuníquese con nosotros hoy mismo para encontrar las ruedas dentadas apropiadas para sus sistemas o equipos.
